李比爾,尖端科技的結晶,是一位萬能的程式設計師,出現在這個無奇不有的世界,刀槍不入,無所不能,他以無比的勇氣,過人的智慧,打擊BUG,拯救善良無助的PM和進場人員……

這位偉人還開發了一套投影融接軟體,而小弟我從了解這項技術以來,就一直笑想著要在自己房間搞它個一套,但受限於一些軟硬體條件,遲遲無法動工.

而現在看來正是時候,設計大會退下了一堆閒置主機,我目前也算是閒置人員,而比爾大大又剛好當版主…….簡直是天作良緣,一拍即合,能用公司資源滿足個人獸慾,真是太幸福,太美滿了,想到這裡,不禁留下感動的鼻水……

當然,有時候做人不能太坦白直率,一些城府還是要有的,只為了在部落格貼文就這樣大費周張,明目張膽的濫用公司資源,稍微還是有點說不過去,因此,本人在此聲明,本次的實驗,是為了測試與驗證投影融接系統的模組販售計劃,在廣大的消費娛樂市場有沒有發展與推廣的可能性,絕對沒有任何私心！(道貌岸然)

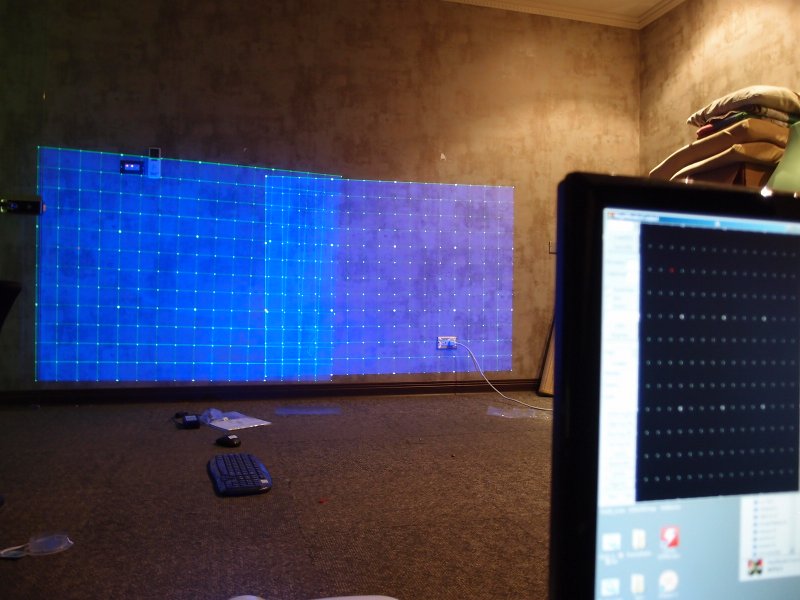

那麼……首先,還是要介紹一下投影融接技術,簡單的來說,就是透過畫面疊加,幾何校正,邊緣消隱等功能,讓多台投影機從這樣……

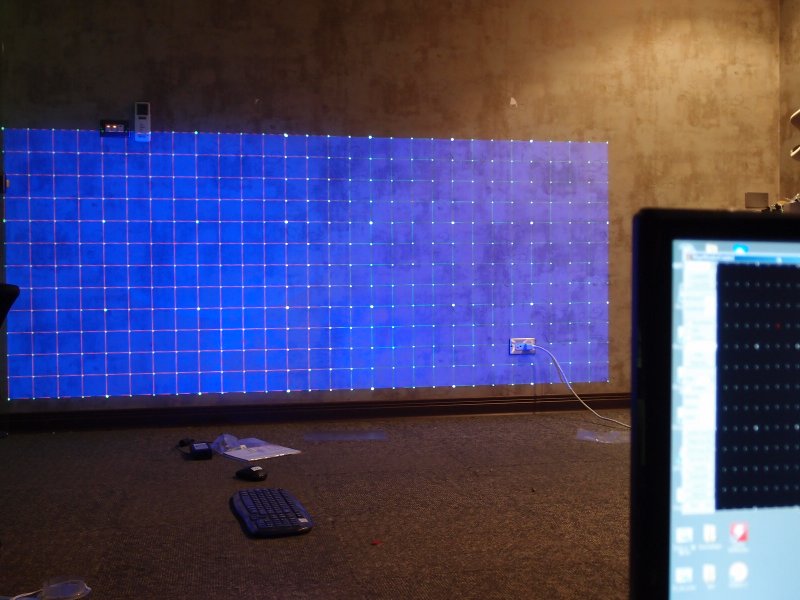

變成這樣

來顯示一個完整畫面的技術.

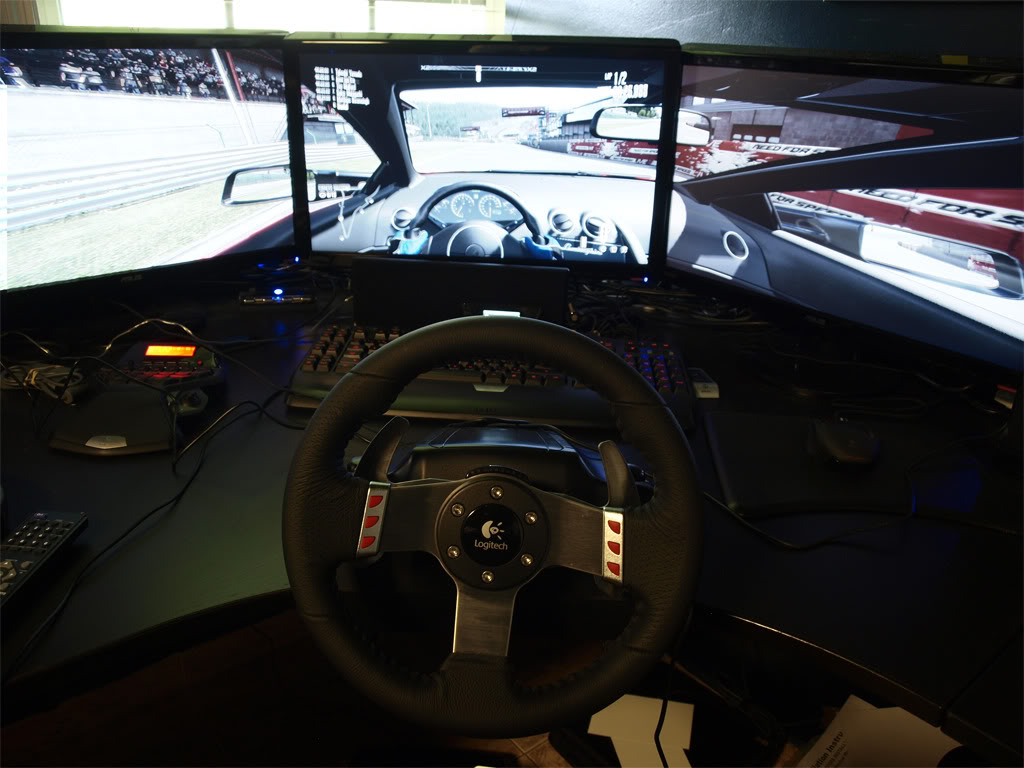

這種技術與娛樂市場會有什麼關聯呢？首先來看看有錢人一般來說是怎麼打電動的吧

圖例是AMD的EYEFINITY多螢幕技術,可以將多台螢幕當作一個螢幕使用,目前在網路上有很多的相關影片,大家有興趣可以看看,寬廣的視角確實是很吸引人的,不過相信大家也會注意到,螢幕與螢幕間個邊框在,感覺實在不太好,雖然EYEFINITY也加入了邊框管理的功能來減低邊框間距造成的影響,但這還是多少有點影響爽度.

用三台投影機併排來玩遊戲也是個做法,但那條線還是存在,如果能用環形投影來解決這個問題,是不是會很吸引人呢？市場面向的問題我倒是沒什麼能力去分析,但技術上有沒有其他問題,就是我關注的重點了.這樣的系統弄起來其實眉眉角角很多,我看我還是一邊搞一邊說明吧……

******接下來是屬於技術性阿宅的分隔線,正常人請直接跳結論吧******

目前比爾牌拼接軟體對於桌面應用(就是在拼接螢幕上即時顯示電腦的操作畫面),大概有三種方式:

1.輸出畫面到擷取卡:擷取卡會有1920×1080/30的限制,所以不考慮使用

2.修改目標程式,讓畫面直接繪製到目標螢幕去修正畫面:效能佳,但是要改程式……總不可能每個遊戲都叫比爾大大去搞一次吧？

3.從主畫面複製影像的方式 :似乎是比較可行的方案,但由於會讓顯卡做些多餘的事情(同樣的畫面要畫兩次),所以會有效能損失,至於損失有多大？能不能被接受,就是將下來的測試重點.

那麼,為了有個畫面可以用來複製,我得先計算一下拼接螢幕的總解析度,預設這個模組是由三抬投影機構成,每台解析度為1280×800,但實際上我手頭只有一台這樣的投影機,另外兩台得用1024×768的來替代,這樣配合起來總像素就是2822×768,所以弄了兩台1920×1080的螢幕組成3840×1080的畫面.

再來是主機 大致上是這樣的東西……

AMD X6 1050T

RAM ddr3-8g

SSD 64GB

OS WIN7-32

VGA HD6950x2

OS WIN7-32

投影機

液晶面板損壞的N牌投影機 1024×768

燈泡亮度衰減的S牌投影機1024×768

自己偷買的V牌投影機1280×800

兩台24”1920×1080

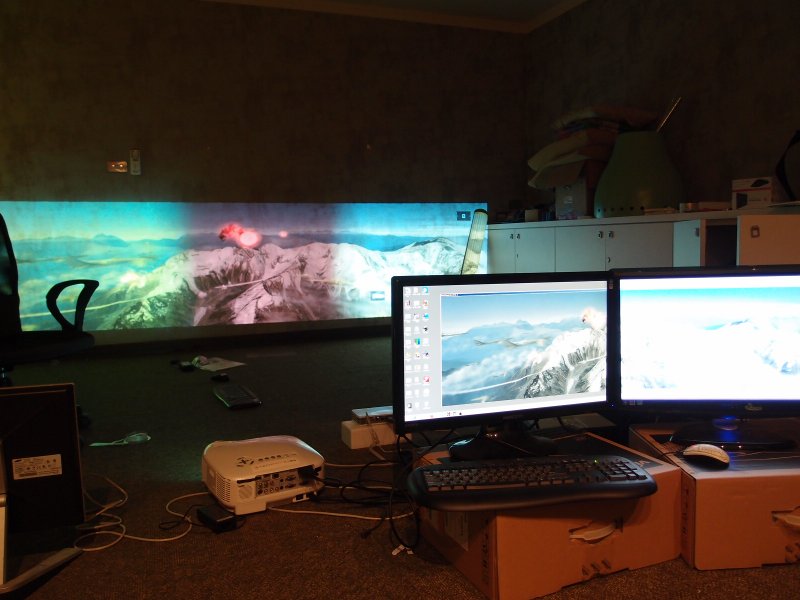

好啦,整個弄起來大概就是像這樣啦……

(中間那抬投影機是300流明的LED投影機,所以看起來就暗暗的囉)

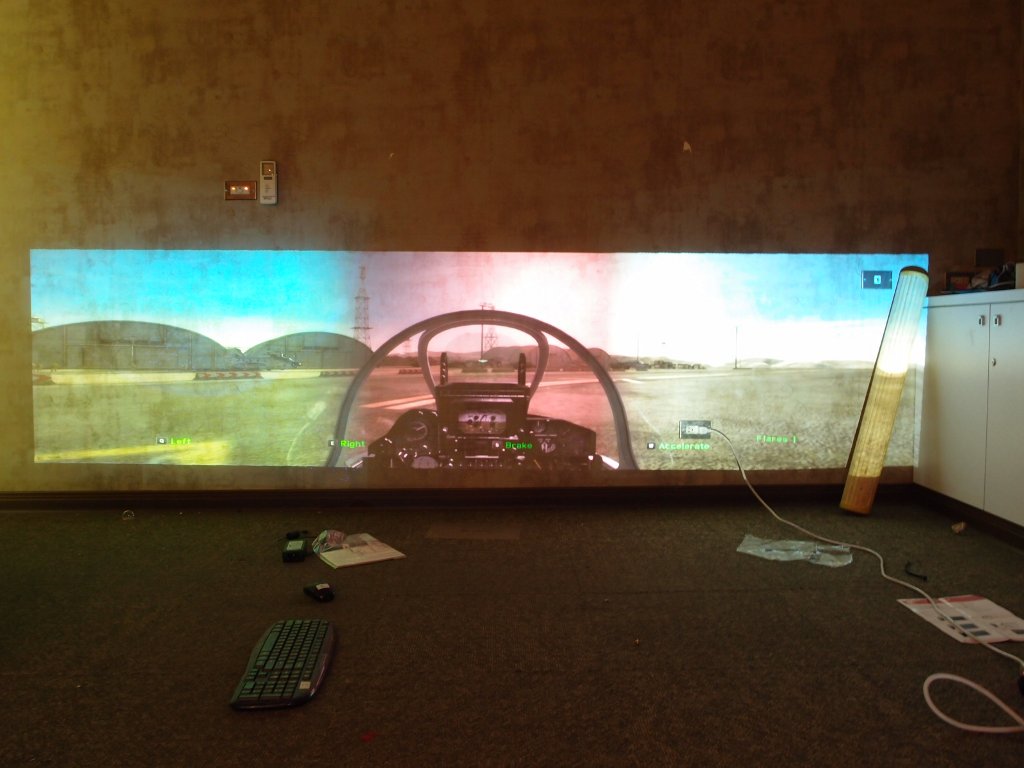

測試用的軟體是HAWX2,從這個測試模式可以觀察出效能變化

由於這遊戲的解析度目前我還沒找出可以自行設定的方法,所以只好選擇比例上比較接近的3200×900,因為全螢幕模式時比爾的東西會黑掉,所以選擇為視窗模式,實際上的擷取範圍則設定為2822×900,

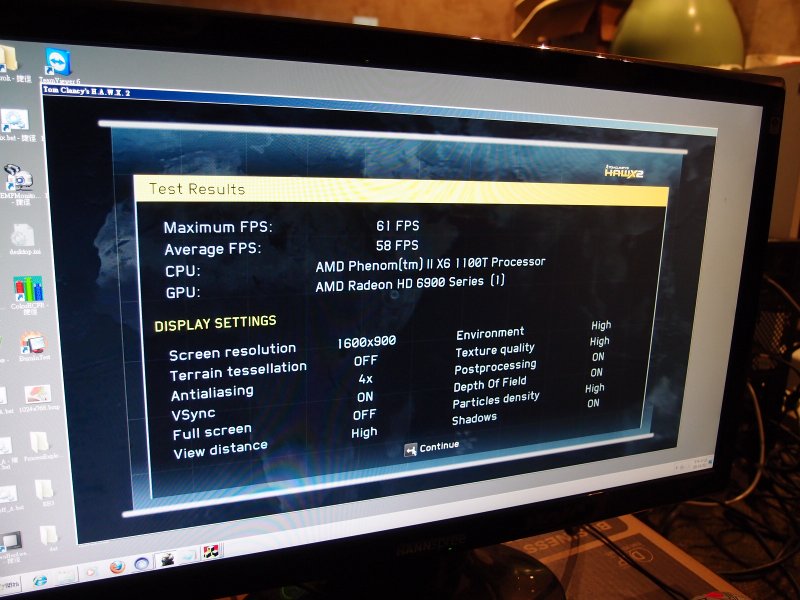

先測量沒有開啟拼接程式的效能,跑出每秒最大/平均 87/64張畫面的成績.

接下來把拼接程式開啟,效能則掉到60/39 這真是不太好看啊……

檢查一下設定檔,目前是設定每秒抓60次,先改成30張,數據則變成61/44,雖然數據有提升,但投影機上的畫面開始有頓的感覺了,看來還是得保持在60吧,反正好像也沒有差很多……

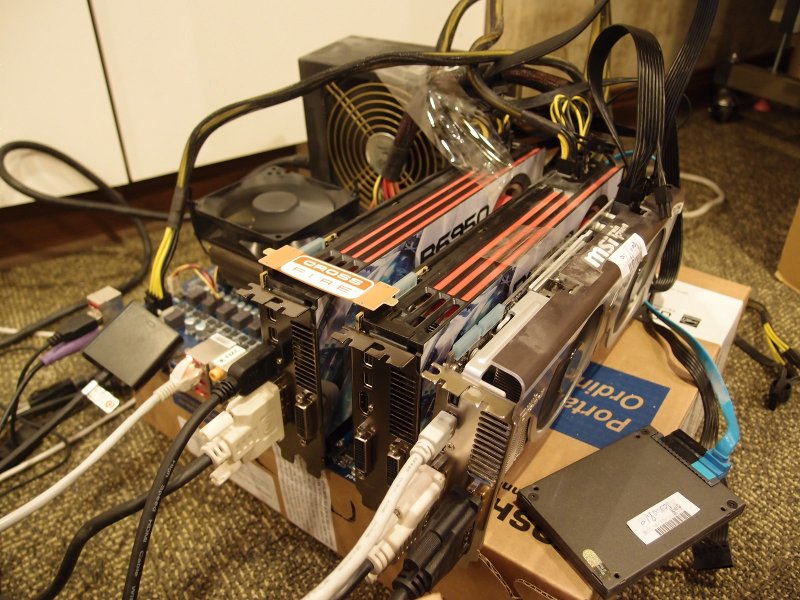

另一個我想測試的項目是crossfire的加速能力對性能有無幫助,所以把主機搞成這個樣子

……這邊就直接跳測試結論吧,不知道是主機板PCIE頻寬不足還是怎樣,測起來只有反效果,所以目前來看,想解決效能問題,只能把錢花下去買張更高階的卡了,hd6950照上面的測試來看,效能大概算是馬馬虎虎可以應付,但如果是更操的遊戲,應該就不太行了,目前市面上更快的選擇有hd6970($ 12500)和hd6990($ 22000)……總之,都不便宜.

基於以上測試,大概可以開始列出一個比較理想的硬體清單了,大概會像下面這個樣子

電腦主機:包含一張hd6970或hd6990的多核心主機,插著另一張多輸出用的hd6870以上顯卡

5~6萬

投影機：300~500流明 1280×800 LED投影機三台

6~7萬

主顯示幕:1600×900的螢幕兩台( 因為1280×3-320(融接5格)x2剛剛好是3200,絕配！ )

6000

DIY環型螢幕：

算5千吧？

也就是說,這套系統從零開始到弄完,大概基礎建設方面就會花掉十三萬左右,另外加上比爾牌拼接軟體(無價),還有一個適合的空房間……至於這樣的系統會不會有玩家買單呢？我不知道,大概要看愛夠不夠囉？

這次分析到這裡,謝謝收看.

kissbye!
